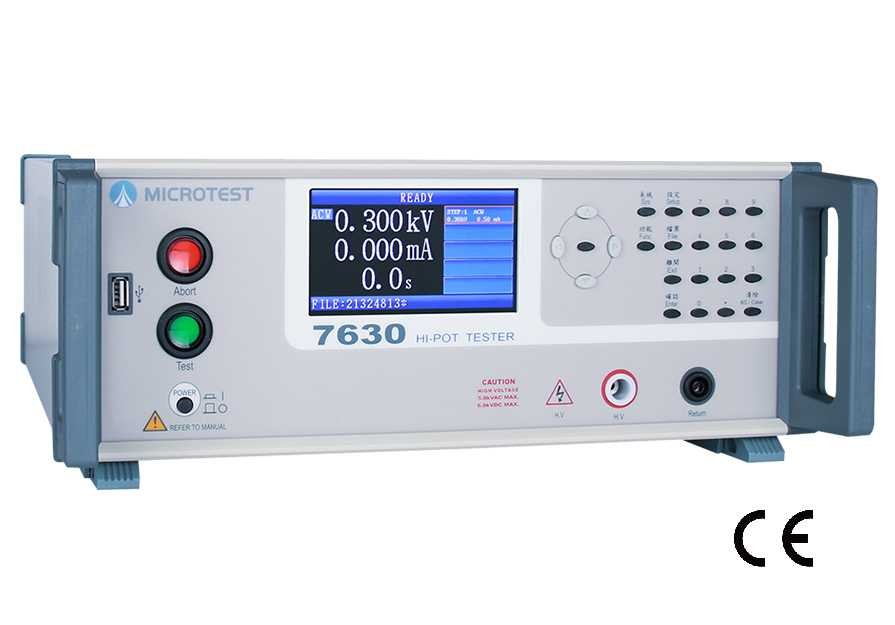

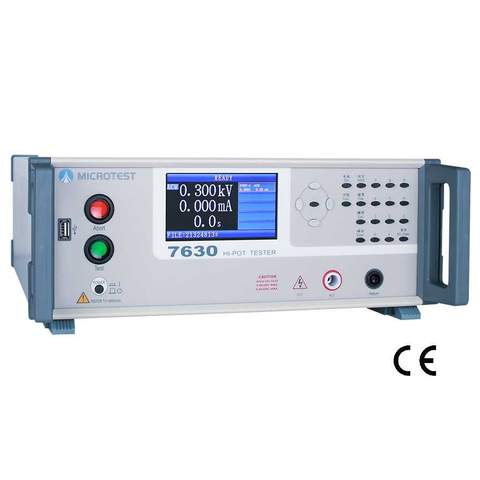

Hi pot Tester 7630 (2 Channel)

ดาวน์โหลดสเปค 7630_SPEC

MICROTEST HI-POT Tester กลไกความปลอดภัย

สวิตช์ความปลอดภัยเอาท์พุต เปิดอินเตอร์ล็อคก่อนทำการทดสอบ

เครื่องมือจะหยุดการทดสอบเมื่อวงเปิดเกิดขึ้น

แสดงการซิงโครไนซ์ INTER LOCK

รายการทดสอบการรับรองความปลอดภัย

AC Hipot

DC Hitpot

ความต้านทานของฉนวน

การรั่วไหลในปัจจุบัน

ฟังก์ชันทดสอบที่ตั้งโปรแกรมได้หลายช่องสัญญาณ

เหตุใดเราจึงต้องการฟังก์ชันการทดสอบแบบตั้งโปรแกรมได้หลายช่องสัญญาณ

มีมาตรฐานความปลอดภัยมากมายที่ต้องการการทดสอบแรงดันไฟฟ้า เวลาทดสอบมักจะมากกว่าหนึ่งนาที นอกจากนี้ บางสายผลิตภัณฑ์ขอให้ตรวจสอบผลิตภัณฑ์ 100% ลูกค้าหวังว่าจะสามารถตรวจสอบผลิตภัณฑ์หลายรายการได้ในเวลาเดียวกัน เพื่อลดเวลาและการติดตั้ง และเพิ่มประสิทธิภาพ

Hi-pot Tester เสนอตัวเลือกการขยายสำหรับการทดสอบหลายผลิตภัณฑ์

Hi-pot Test Time

แรงดันทดสอบอ้างอิงถึงสภาวะของ DUT ขณะทำการทดสอบ Hi-pot หากการตั้งค่าแรงดันไฟฟ้าต่ำเกินไป อาจตรวจไม่พบข้อบกพร่องของวัสดุฉนวน หากการตั้งค่าแรงดันไฟฟ้าสูงเกินไปและเวลาในการทดสอบนานเกินไป อาจทำให้วัสดุเสียหายถาวรได้

โดยปกติจะมีการกำหนดมาตรฐานความปลอดภัย

สูตร →การทดสอบแรงดัน = DUT แนะนำแรงดัน × 2+1000V

EX : มาตรฐาน DUT :240V →การตั้งค่าแรงดันทดสอบ:1480V

วิธีทั่วไปในการประหยัดเวลาในการทดสอบ

เวลาทดสอบสำหรับผลิตภัณฑ์ส่วนใหญ่คือ 60 วินาที หากมีการทดสอบมากกว่าหนึ่งรายการในหนึ่งรายการ จะเสียเวลามาก ซึ่งจะทำให้ประสิทธิภาพในสายผลิตภัณฑ์ลดลง

ดังนั้น สายผลิตภัณฑ์จึงมักจะใช้เวลาทดสอบให้สั้นลงเหลือ 1~2 วินาที และแรงดันไฟฟ้าทดสอบที่สูงขึ้น 10% ~ 20%

การทดสอบความต้านทานของฉนวนคืออะไร

มาตรฐานความปลอดภัย VDE และ TUV ร้องขอการทดสอบความต้านทานฉนวนสำหรับผลิตภัณฑ์เฉพาะบางอย่างก่อนการทดสอบหม้อต้มสูง เหตุผลก็คือเพื่อให้แน่ใจว่าฉนวนจะไม่เสียหายขณะทำการทดสอบไฮพอท การทดสอบความต้านทานฉนวนเป็นรายการหลักในการประเมินวัสดุ

การทดสอบ Hi-pot ตัดสินจากกระแสไฟรั่ว แต่การทดสอบ IR ตัดสินจากความต้านทาน และโดยปกติจะสูงกว่า 1 MΩ โดยจะทดสอบความต้านทานของ DUT ระหว่างขั้วทั้งสอง

ทำไมเราต้องทำการทดสอบ IR

ยืนยันประสิทธิภาพการทำงานของโครงสร้างฉนวน

โครงสร้างฉนวนควรมีอัตราการต้านทานฉนวนที่สูงขึ้นโดยใช้วัสดุที่ดีกว่า

สำหรับวัสดุฉนวนต้องรับประกันการป้องกันไฟฟ้าช็อตของสวิตช์

ยืนยันว่าโครงสร้างฉนวนสามารถผ่านการทดสอบความน่าเชื่อถือ (ความทนทานต่อความร้อน, ฉนวน)

ความสำคัญของความต้านทานของฉนวน

ก่อนประกอบผลิตภัณฑ์ IQC ต้องทำการทดสอบ IR สำหรับส่วนประกอบทุกชิ้น เช่น สวิตช์ หม้อแปลง ตัวต้านทาน ตัวเก็บประจุ ตัวเหนี่ยวนำ PCB สายไฟหรือสายเคเบิล เพื่อให้แน่ใจว่ามีคุณภาพ

การทดสอบกระแสไฟฟ้ารั่ว

→การวัดกระแสไฟรั่ว AC ขนาดเล็ก

DUT มีความจุของกาฝากเล็กน้อย ลักษณะนี้จะสร้างกระแสไฟรั่วโดยความต้านทาน ตัวเก็บประจุเป็นส่วนประกอบต้านทานภายใต้แรงดันไฟฟ้ากระแสสลับ ซึ่งอาจทำให้ผลการทดสอบรวมถึงกระแสไฟรั่วภายในเครื่องมือ หาก DUT มีกระแสไฟฟ้ารั่วไหลต่ำ เราต้องพิจารณาความจุ ความถี่ และแรงดันไฟฟ้าที่เราใส่

การตรวจจับส่วนโค้ง

พื้นผิวหรือภายในของวัสดุฉนวนอาจคายประจุภายใต้การทดสอบไฟฟ้าแรงสูง เนื่องจากการสูญเสียประสิทธิภาพของฉนวน DUT อาจมีการปล่อยไม่ต่อเนื่องชั่วคราว

เนื่องจากการคายประจุชั่วคราวนั้นไม่สามารถตัดสินได้จากกระแสไฟรั่ว ดังนั้นเครื่องทดสอบ Hi-pot จะตัดสินผลิตภัณฑ์ที่มีข้อบกพร่องจากอัตราการเปลี่ยนแปลงของแรงดันทดสอบหรือกระแสไฟรั่ว

การทดสอบส่วนโค้งเป็นการทดสอบทางเรขาคณิตไม่ใช่การทดสอบค่าคงที่ นอกจากนี้ การตรวจจับจะได้รับผลกระทบจากอิมพีแดนซ์ของเส้นลวดหรือความจุระหว่างตัวตรวจจับ อัตราการเปลี่ยนแปลงของกระแสจะส่งผลต่อการตรวจจับอาร์ค
