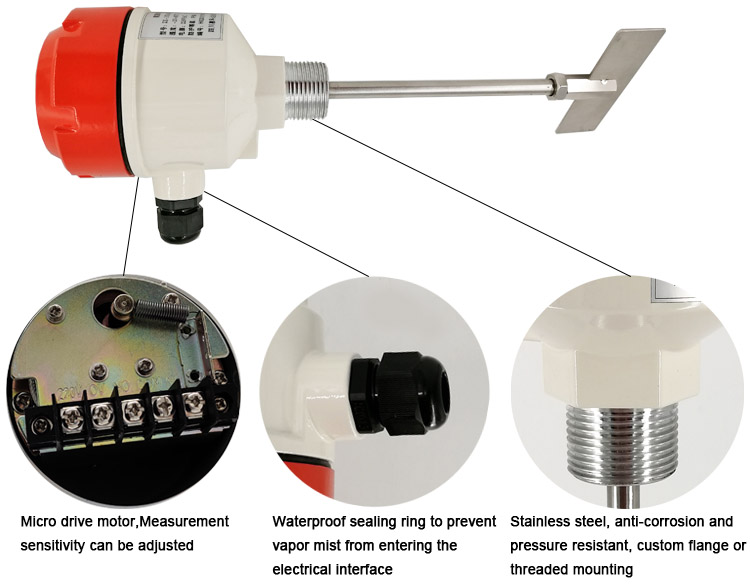

Rotary Paddle Level Switch สวิทช์ระดับแบบพายหมุน

  • Rotary Paddle Level Switch สวิทช์ระดับแบบพายหมุน
  • Installation Type Side-mounted

    - Detection Method: rotation blade resistance detection

    - Blade Speed: 1RPM (rev / min)

    - Torque: 1.0 kg * cm

    - Contact Capacity: 1*SPDT 250VAC/10A

    - Material Specific Gravity: ≥0.5g/cm3

    - Insulation Resistance: ≥100MΩ

    - Working Temperature: -10~ +80℃ (Max 400℃)

    - Dielectric Strength: 1500V/1min

    - Protection Level: IP65

    - Blade Material: 304, 316L

    - Working Power: 220VAC, 110VAC, 24VDC

    - Power Consumption: 4 W


คำแนะนำผลิตภัณฑ์

Rotary Paddle Level Switch ทำงานโดยใช้หลักการตรวจจับการหมุนของพายที่จุ่มอยู่ในของเหลวหรือวัสดุที่เป็นของแข็ง พายจะติดอยู่กับเพลาที่เชื่อมต่อกับสวิตช์ เมื่อระดับของวัสดุสูงพอที่จะทำให้พายจมอยู่ใต้น้ำหรือสัมผัสกับวัสดุ พายจะหยุดหมุนเนื่องจากแรงต้าน การหยุดหมุนนี้จะทำให้สวิตช์เปลี่ยนสถานะ ส่งสัญญาณว่าระดับวัสดุได้ถึงจุดที่กำหนดไว้

หลักการทำงานโดยละเอียด

1. การหมุนปกติ: เมื่อระดับวัสดุต่ำ พายจะหมุนอย่างอิสระเนื่องจากไม่มีแรงต้านจากวัสดุ

2. การสัมผัสวัสดุ: เมื่อระดับวัสดุสูงขึ้นจนพายจมหรือสัมผัสกับวัสดุ แรงต้านจะทำให้พายหยุดหมุน

3. การเปลี่ยนสถานะสวิตช์: การหยุดหมุนของพายจะทำให้กลไกภายในสวิตช์เปลี่ยนสถานะ ส่งสัญญาณไฟฟ้าไปยังระบบควบคุม

4. การควบคุม: สัญญาณไฟฟ้าจากสวิตช์จะถูกนำไปใช้ในการควบคุมกระบวนการต่างๆ เช่น การหยุดหรือเริ่มต้นการเติมวัสดุ

ข้อดี

• การออกแบบที่เรียบง่ายและแข็งแรง: โครงสร้างที่เรียบง่ายทำให้มีความทนทานและบำรุงรักษาง่าย

• ต้นทุนต่ำ: โดยทั่วไปจะมีราคาถูกกว่าสวิทช์ระดับชนิดอื่นๆ

• เหมาะสำหรับวัสดุหลากหลายชนิด: สามารถใช้ได้กับทั้งของเหลวและวัสดุที่เป็นของแข็ง แต่เหมาะกับวัสดุที่มีความหนืดต่ำถึงปานกลาง

แอพพลิเคชั่น

Rotary Paddle Level Switch เครื่องวัดระดับแบบใบพัดหรือควบคุมระดับวัตถุในถังไซโล ถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมเคมี พลาสติก ซีเมนต์ ยา อาหารสัตว์ อาหารและอุตสาหกรรม คลังสินค้าผง, ถังเก็บ, อุตสาหกรรมพลังงานในอุตสาหกรรมต่างๆ: การขนส่งถ่านหิน, ระบบกำจัดเถ้า (ถังเถ้า, ปั๊มคลังสินค้า, คลังสินค้าเถ้า) เช่น: โรงงานปูนซีเมนต์ กระป๋องแป้ง กรวยบรรจุภัณฑ์ ไซโลวัตถุดิบต่างๆ ถังผสมเป็นชุด ถังเศษไม้ ถังของเหลว ฯลฯ

  • Rotary Paddle Level Switch เครื่องวัดระดับแบบใบพัดหรือควบคุมระดับวัตถุในถังไซโล
  • Rotary Paddle Level Switch เครื่องวัดระดับแบบใบพัดหรือควบคุมระดับวัตถุในถังไซโล
