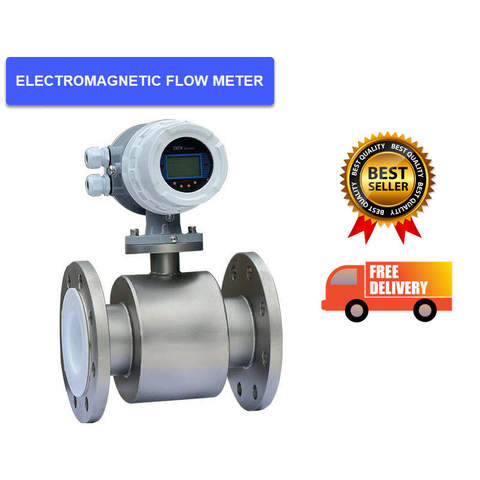

Electromagnetic Flow Meter
Electromagnetic Flow Meter เครื่องวัดการไหลแบบสนามแม่เหล็ก หลักการวัดเป็นไปตามกฎฟาราเดย์ของการเหนี่ยวนำแม่เหล็กไฟฟ้า ท่อมาตรวัดการไหลประกอบด้วยแกนหมุนอัลลอยด์ที่ไม่ใช่แม่เหล็ก คลิกสองครั้งที่ตัวยึดผนังขนาดเส้นผ่านศูนย์กลางบนท่อวัด หัวอิเล็กโทรดอยู่ชิดกับพื
Stock Status:
1,000 pcs
Delivery Status: 30-40 days
สินค้าสั่งผลิตจากโรงงาน
Description
Electromagnetic Flow Meter เครื่องวัดการไหลแบบสนามแม่เหล็ก หลักการวัดเป็นไปตามกฎฟาราเดย์ของการเหนี่ยวนำแม่เหล็กไฟฟ้า ท่อมาตรวัดการไหลประกอบด้วยแกนหมุนอัลลอยด์ที่ไม่ใช่แม่เหล็ก คลิกสองครั้งที่ตัวยึดผนังขนาดเส้นผ่านศูนย์กลางบนท่อวัด หัวอิเล็กโทรดอยู่ชิดกับพื้นผิวด้านในของซับใน สนามขดลวดโดยคลื่นเมื่อมีการกระตุ้นพัลส์โดยทั้งสองฝ่ายจะถูกวัดในแนวตั้งฉากกับทิศทางแกนท่อสร้างความหนาแน่นของสนามแม่เหล็ก b. ณ จุดนี้ ถ้ามีค่าการนำไฟฟ้าไหลผ่านท่อวัด ให้ตัดเส้นแม่เหล็กของแรงเคลื่อนไฟฟ้าเหนี่ยวนำ E แรงเคลื่อนไฟฟ้า e เป็นสัดส่วนกับความหนาแน่นของฟลักซ์แม่เหล็ก B วัดเส้นผ่านศูนย์กลางภายใน d และผลคูณของค่าเฉลี่ย ความเร็ว v. แรงเคลื่อนไฟฟ้า e (สัญญาณไฟจราจร) ถูกตรวจสอบโดยขั้วไฟฟ้าและสายเคเบิลไปยังคอนเวอร์เตอร์ ตัวแปลงหลังจากสัญญาณจราจรจะถูกขยายเพื่อแสดงการไหลของของไหลและพัลส์เอาต์พุตของพลังงาน สัญญาณกระแสอะนาล็อกสำหรับการควบคุมการไหลและการปรับการไหล
คุณสมบัติของสินค้า
1. ไม่มีชิ้นส่วนการไหลที่เคลื่อนไหวและปิดกั้นในท่อ แทบไม่มีการสูญเสียแรงดันเพิ่มเติมในการวัด
2. ผลการวัดไม่ขึ้นกับพารามิเตอร์ทางกายภาพ เช่น การกระจายการไหล ความดันของเหลว อุณหภูมิ ความหนาแน่น และความหนืด
3. จอ LCD ใช้งานง่าย
4. Electromagnetic Flow Meter ใช้อุปกรณ์ SMD และเทคโนโลยี SMT
5. ฟังก์ชั่นตรวจสอบตัวเอง
Technical Data
Type | Integrated type |
Pipe size | Just write the value: Normally DN10~DN1200 |
Lining material | Rubber, PTFE, PE |
Material of electrode | 316L, HC, HB, Tianium,Tantalum, Paltiniridum |
Body material | Carbon steel, SS304, SS316L |
Medium | Conductive liquid |
Grade of accuracy | 0.5, 1.0 |
Flow velocity | ≤ 15m/s |
Temperature of medium | Rubber: -20~90°℃;PTFE: -30~100℃ |
Environmet temperature | -25~60℃ |
Pressure | 2.5MPa; 1.6MPa; 1.0MPa |
Output signal | 4~20mADC |
Power supply | 220VAC, 24VAC |
Straight pipe | Pipe type: upstream≥5DN downstream: ≥2DN |
Protection Class | IP65, IP68 |
Explosion-proof grade Md II BT4 |
---|
