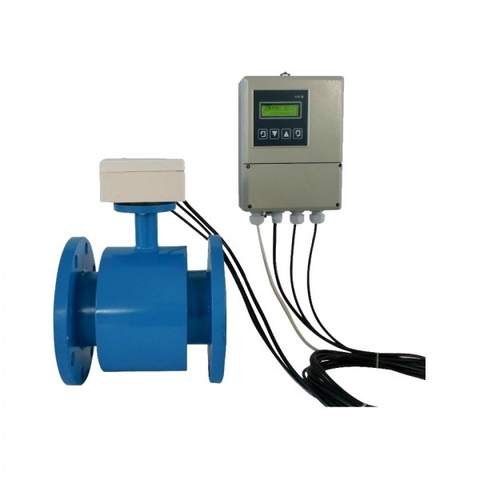

Electromagnetic Flow Meter เครื่องวัดการไหลแบบสนามแม่เหล็ก (แยกส่วน)

หลักการวัดเป็นไปตามกฎฟาราเดย์ของการเหนี่ยวนำแม่เหล็กไฟฟ้า ท่อมาตรวัดการไหลประกอบด้วยแกนหมุนอัลลอยด์ที่ไม่ใช่แม่เหล็ก คลิกสองครั้งที่ตัวยึดผนังขนาดเส้นผ่านศูนย์กลางบนท่อวัด

สต๊อกคงเหลือ: 1,000
สถานะการจัดส่ง: 30-40 วัน
สินค้าสั่งผลิตจากโรงงาน
0บาท
ไม่รวมภาษี

คำอธิบาย

คำแนะนำผลิตภัณฑ์

Electromagnetic Flow Meter เครื่องวัดการไหลแบบสนามแม่เหล็ก หลักการวัดเป็นไปตามกฎฟาราเดย์ของการเหนี่ยวนำแม่เหล็กไฟฟ้า ท่อมาตรวัดการไหลประกอบด้วยแกนหมุนอัลลอยด์ที่ไม่ใช่แม่เหล็ก คลิกสองครั้งที่ตัวยึดผนังขนาดเส้นผ่านศูนย์กลางบนท่อวัด หัวอิเล็กโทรดอยู่ชิดกับพื้นผิวด้านในของซับใน สนามขดลวดโดยคลื่นเมื่อมีการกระตุ้นพัลส์โดยทั้งสองฝ่ายจะถูกวัดในแนวตั้งฉากกับทิศทางแกนท่อสร้างความหนาแน่นของสนามแม่เหล็ก b. ณ จุดนี้ ถ้ามีค่าการนำไฟฟ้าไหลผ่านท่อวัด ให้ตัดเส้นแม่เหล็กของแรงเคลื่อนไฟฟ้าเหนี่ยวนำ E แรงเคลื่อนไฟฟ้า e เป็นสัดส่วนกับความหนาแน่นของฟลักซ์แม่เหล็ก B วัดเส้นผ่านศูนย์กลางภายใน d และผลคูณของค่าเฉลี่ย ความเร็ว v. แรงเคลื่อนไฟฟ้า e (สัญญาณไฟจราจร) ถูกตรวจสอบโดยขั้วไฟฟ้าและสายเคเบิลไปยังคอนเวอร์เตอร์ ตัวแปลงหลังจากสัญญาณจราจรจะถูกขยายเพื่อแสดงการไหลของของไหลและพัลส์เอาต์พุตของพลังงาน สัญญาณกระแสอะนาล็อกสำหรับการควบคุมการไหลและการปรับการไหล

คุณสมบัติของสินค้า

1. ไม่มีชิ้นส่วนการไหลที่เคลื่อนไหวและปิดกั้นในท่อ แทบไม่มีการสูญเสียแรงดันเพิ่มเติมในการวัด

2. ผลการวัดไม่ขึ้นกับพารามิเตอร์ทางกายภาพ เช่น การกระจายการไหล ความดันของเหลว อุณหภูมิ ความหนาแน่น และความหนืด

3. จอ LCD ใช้งานง่าย

4. Electromagnetic Flow Meter ใช้อุปกรณ์ SMD และเทคโนโลยี SMT

5. ฟังก์ชั่นตรวจสอบตัวเอง


ข้อมูลทางเทคนิค

Type Seperated type
Pipe size Just write the value: Normally DN10~DN1200
Lining material Rubber, PTFE, PE
Material of electrode 316L, HC, HB, Tianium,Tantalum, Paltiniridum
Body material Carbon steel, SS304, SS316L
Medium Conductive liquid
Grade of accuracy 0.5, 1.0
Flow velocity ≤ 15m/s
Temperature of medium Rubber: -20~90°℃;PTFE: -30~100℃
Environmet temperature -25~60℃
Pressure 2.5MPa; 1.6MPa; 1.0MPa
Output signal 4~20mADC
Power supply 220VAC, 24VAC
Straight pipe Pipe type: upstream≥5DN downstream: ≥2DN
Protection Class IP65, IP68
Explosion-proof grade Md II BT4
