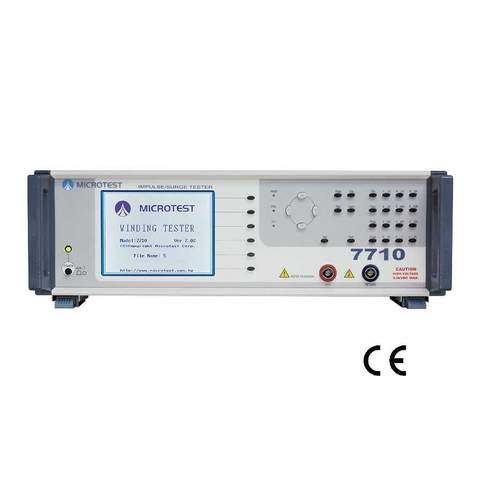

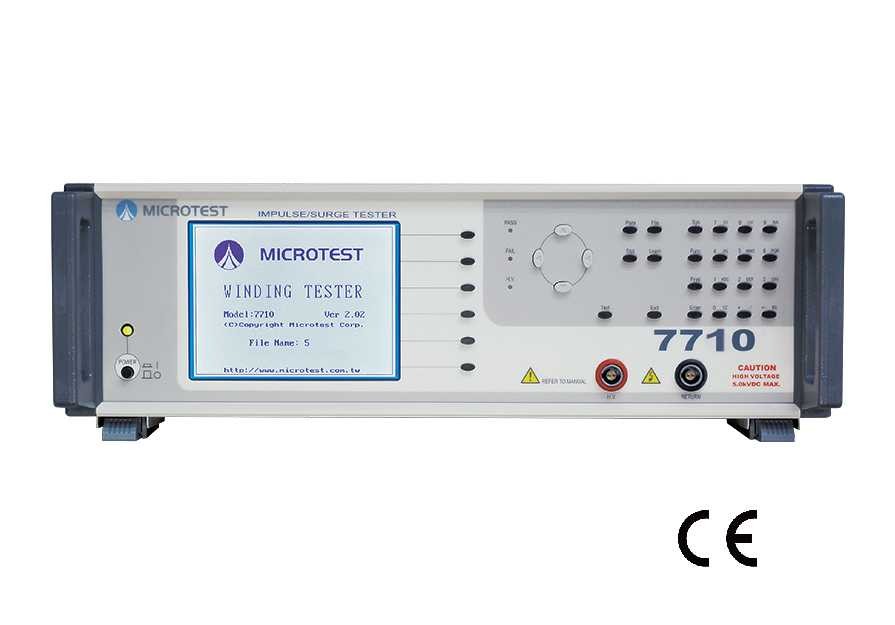

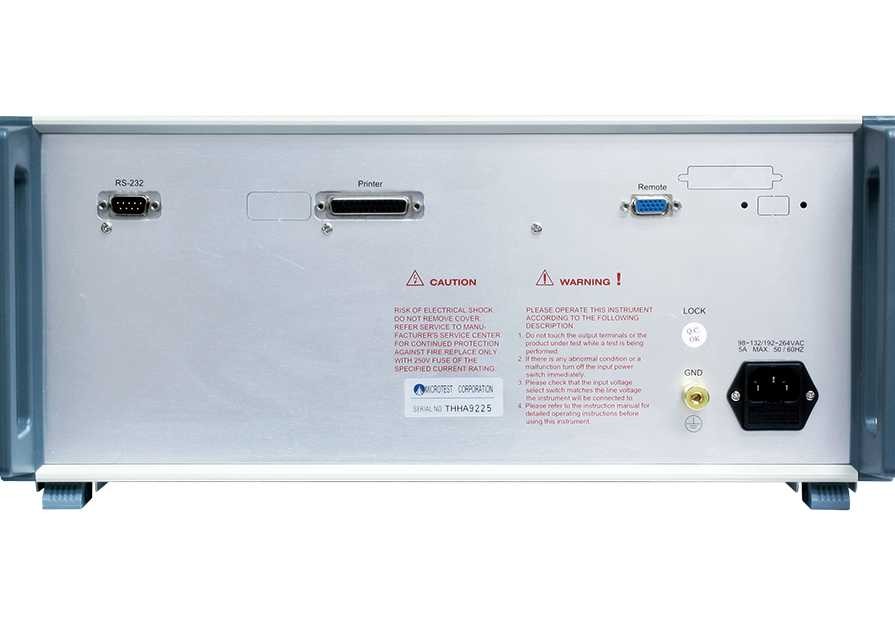

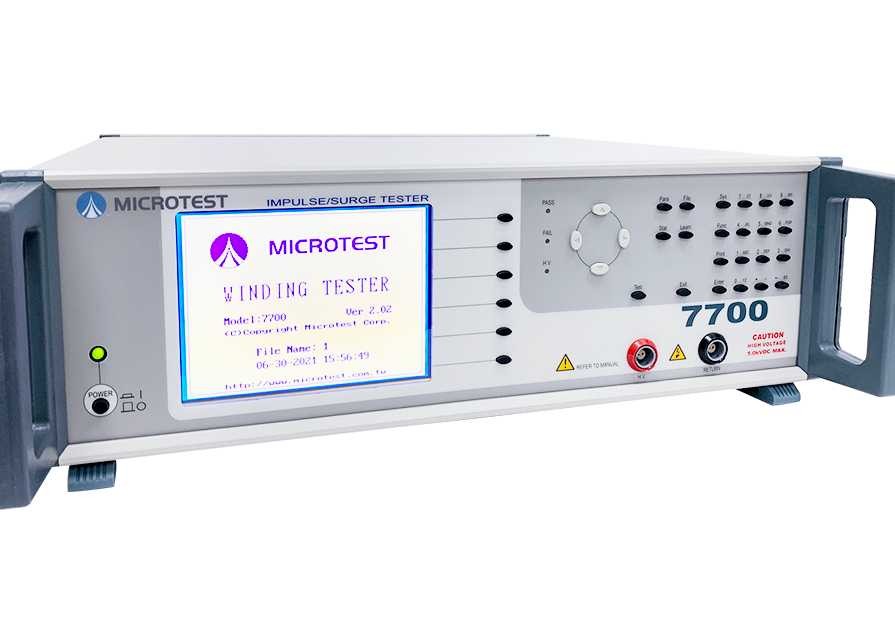

Impulse Winding Tester 7710 เครื่องทดสอบคุณสมบัติของขดลวด (10000V)

ดาวน์โหลดสเปค 7710_SPEC

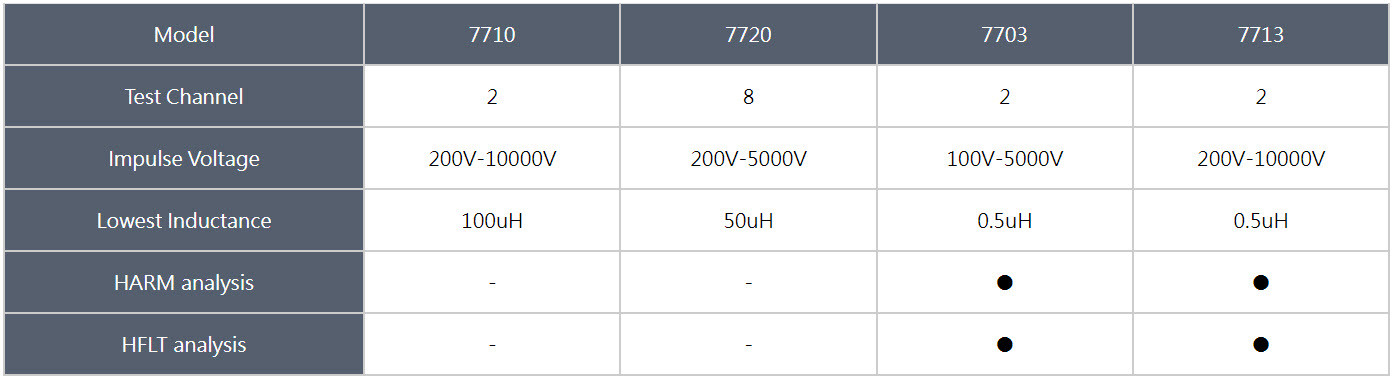

การวิเคราะห์ HARM

ฟังก์ชั่นนี้จะซูมคลื่นและเปรียบเทียบกับคลื่นของตัวอย่างสีทองเพื่อตรวจสอบว่ามีโคโรนาอยู่บนขดลวดหรือไม่

สามารถตรวจสอบคอยล์ครอสได้ด้วยฟังก์ชั่นซูมที่แม่นยำนี้

การวิเคราะห์ HFLT

เครื่องมือจะคำนวณส่วนเสียงที่มีความถี่สูงเป็นค่า หากค่าสูงกว่าการตั้งค่า เครื่องมือจะแสดง “Fail” แม้ว่าค่าแอมพลิจูดของฮาร์มอนิกจะไม่เกินการตั้งค่า เครื่องมือจะแสดง "Fail" หากค่าเสียงรบกวนสูงกว่าการตั้งค่า พารามิเตอร์นี้เพื่อเพิ่มความสามารถในการตรวจสอบข้ามขดลวด

แนะนำเครื่องทดสอบแรงกระตุ้น

Impulse Winding Tester ใช้การเปรียบเทียบพัลส์เพื่อวัด DUT เครื่องมือให้ไฟฟ้าแรงสูงเพื่อทำการทดสอบพัลส์ทันทีและบันทึกคลื่น เปรียบเทียบกับ Golden Sample เพื่อกำหนดผลิตภัณฑ์

ทำไมเราต้องใช้เครื่องทดสอบแรงกระตุ้นในการผลิตมอเตอร์/หม้อแปลงไฟฟ้า?

Impulse Test = การทดสอบคุณภาพและอายุการใช้งานของผลิตภัณฑ์

การเบี่ยงเบนเล็กน้อยนั้นหาได้ยากที่สถานีทดสอบแรงดันต่ำ เมื่อ DUT เข้าสู่การทดสอบการประกอบขั้นสุดท้าย ข้อบกพร่องอาจปรากฏขึ้น ซึ่งจะทำให้ต้นทุนการผลิตสูงขึ้น

มอเตอร์และหม้อแปลงมักจะทำงานภายใต้ไฟฟ้าแรงสูง ถ้าเราเพิ่มการทดสอบแรงกระตุ้นในสายผลิตภัณฑ์ นี่อาจป้องกันการทำงานผิดปกติหรือการไหม้ของมอเตอร์

เทคโนโลยีการตรวจจับ Layer Short

“การเปรียบเทียบแรงดันพัลส์และรูปคลื่น” คือวิธีที่เราตรวจจับ Layer Short แรงดันพัลส์เป็นแรงดันแบบไม่ทำลาย/ทันทีที่ใช้ทั้งสองด้านของขดลวดและตรวจจับ DUT โดยไม่ทำให้เกิดความเสียหาย โดยการเปรียบเทียบคลื่นกับ Golden Sample เราสามารถตัดสิน DUT ได้

คลื่นลดการสั่นสะเทือนภายใต้ L/C resonate มาจากการเปลี่ยนแปลงคุณลักษณะของคอยล์เสีย

ความเหนี่ยวนำของขดลวด

อัตราคิว

อัตราการหมุนของขดลวด (แรงดันต่างกัน)

วัสดุของแกน

ชั้นสั้นในขดลวด

โดยการเปรียบเทียบคลื่นของการลดทอนการหน่วงระหว่างตัวอย่างสีทองและ DUT

ให้การเปรียบเทียบรูปคลื่น 5 แบบ

การเปรียบเทียบพื้นที่ทั้งหมด

การเปรียบเทียบพื้นที่ส่วนต่าง

การเปรียบเทียบคลื่น

การเปรียบเทียบแบบแบน

การเปรียบเทียบโคโรนา
