8761 Cable Tester-4 Wire เครื่องทดสอบสายเคเบิล แบบ 4 สาย
-
-
คุณสมบัติ
- 4-wire measurement conductance 1mΩ-52Ω
- Test pin 64/128/256
- Number of test file up to 500 sets
- Open/Short
- Conductance
- AC/DC Hipot Test
- DC insulation
- Quick conductance
- Multiple DUT test
- Support bar code scan and print function
- Automatically identify the normal or reverse plugin of wire or connectors

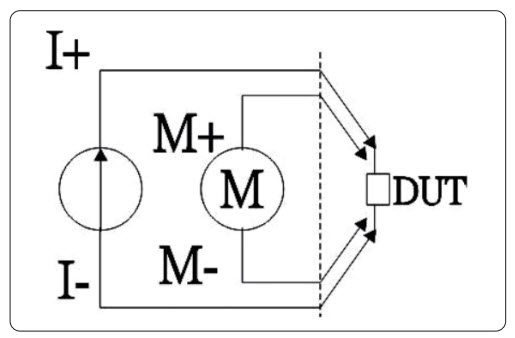

4-Wire Test
เชื่อมต่อกับ DUT โดยตรงเพื่อป้องกันการเบี่ยงเบนใดๆ
สำหรับการวัด DUT ที่มีความต้านทานต่ำ แนะนำให้เลือกเครื่องทดสอบ 4 สาย
ฟังก์ชั่นการทดสอบ
รายการการวัดของ 8761 เครื่องทดสอบสายเคเบิลหรือสายรัดมี (1) Open/Short;(2) Conductance; (3) Components; (4) AC Hipot; (5) DC insulation/ Hipot; (6) Quick conductance (7) Intermittence O/S, and (8) Quick Intermittence open circuit. It supports RS-232, USB Host, Print, Remote interfaces.
ทดสอบการนำไฟฟ้า
ตรวจจับความต้านทานหน้าสัมผัสในขั้วต่อสายเคเบิล
ค่าความต้านทานไฟฟ้าเกินมาตรฐาน.
Open Test / Short Test
สามารถตรวจสอบให้แน่ใจว่าหน้าสัมผัสของสายไฟทำงานได้อย่างถูกต้อง
Open: The wire should be contact, but it doesn’t
Short: The wire shouldn’t be contacted, but it does
Intermittence O/S
สามารถตรวจสอบให้แน่ใจว่าสายเคเบิลมีการเบี่ยงเบน Open / Short เป็นช่วงๆ มีความเสียหายในส่วนของสายเคเบิล ซึ่งทำให้เกิดการสัมผัสทันทีหรือไม่
AC / DC Hi pot Test
Component Test - R / C / D
