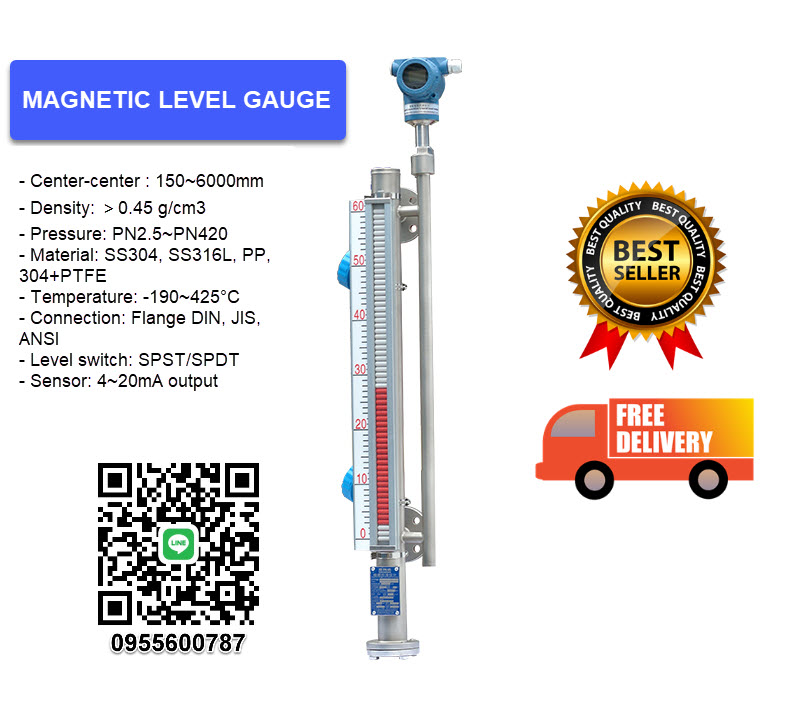

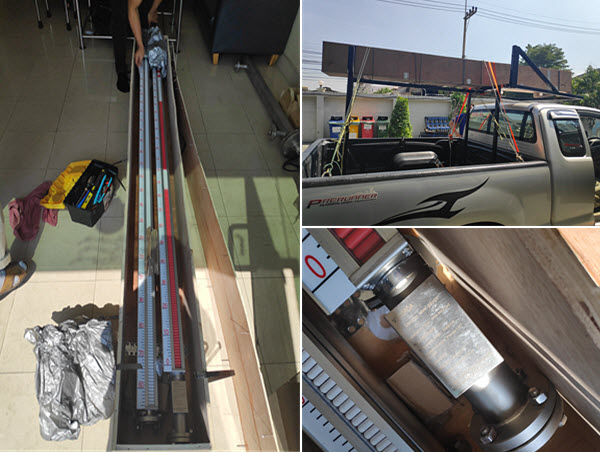

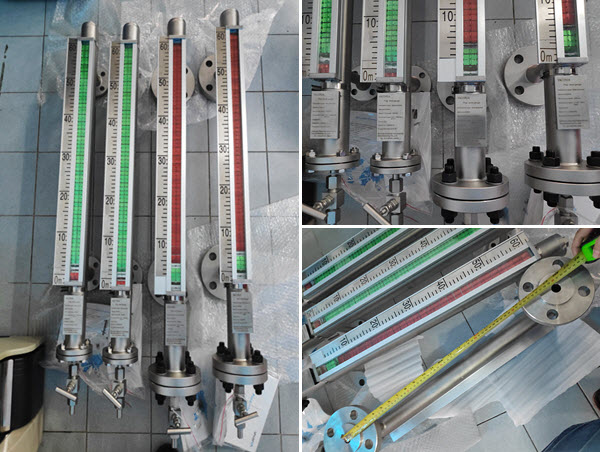

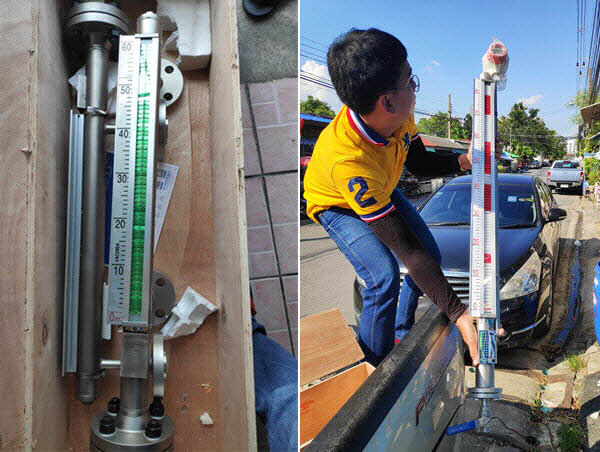

MAGNETIC LEVEL GAUGE เกจวัดระดับของเหลวแม่เหล็ก

Installation Type Side mounted

- Center-center distance: 150~6000mm

- Density: ＞0.45 g/cm3

- Working Pressure: PN2.5~PN420(x0.1MPa)

- Material: SS304, SS316L, PP, 304+PTFE

- Temperature: -190~425°C

- Process Connection: Flange DIN, JIS, ANSI

- Upper End: Welding cap (standard) For more, see note 2

- Lower End: Flange cover (standard) For more, see note 3

- Optional-limit level switch: SPST/SPDT 60W 1A 250VAC(standard)

- Optional-level sensor: 4~20mADC output(standard)

หลักการทำงาน

Magnetic level gauge เกจวัดระดับของเหลวสำหรับติดด้านข้างถัง ตามหลักการลอยตัวของลูกบอลแม่เหล็กซึ่งอยู่ในตัวมาตรวัดจะขึ้น-ลงตามระดับของของเหลวภายในถัง เมื่อลูกบอลเคลื่อนผ่านแถบสี(จะมีสองแถบสี เช่น ขาว,แดง) จะผลักให้เปลี่ยนเป็นอีกแถบสี ซึ่งทั้งสองแถบสีจะเปลี่ยนแปลงตามการขึ้นลงของระดับของเหลวภายในถัง

ข้อดี

1. มีความแม่นยำสูง โครงสร้างที่เรียบง่าย มีความเสถียร สามารถมองเห็นได้จากระยะไกล

2. ไม่ขึ้นกับสถานะทางกายภาพและทางเคมีของตัวกลาง เช่น การนำไฟฟ้า ค่าคงที่ไดอิเล็กตริก โฟม เป็นต้น

3. ใช้ได้กับสภาพแวดล้อมขนาดกลางทุกชนิด เช่น สารกัดกร่อน สารพิษ และวัตถุระเบิด

4. วัดส่วนต่อประสานหรือการวัดระดับของสื่อ 2 ชนิดที่มีความหนาแน่นต่างกัน

5. สัญญาณเอาท์พุต 4 ~ 20mADC สองสาย, 0.8 '' หรือ 0.56” จอแสดงผล LED ดิจิตอล ของมาตรวัดระดับแม่เหล็กแบบดิจิตอลที่ติดตั้งด้านข้างอัจฉริยะ

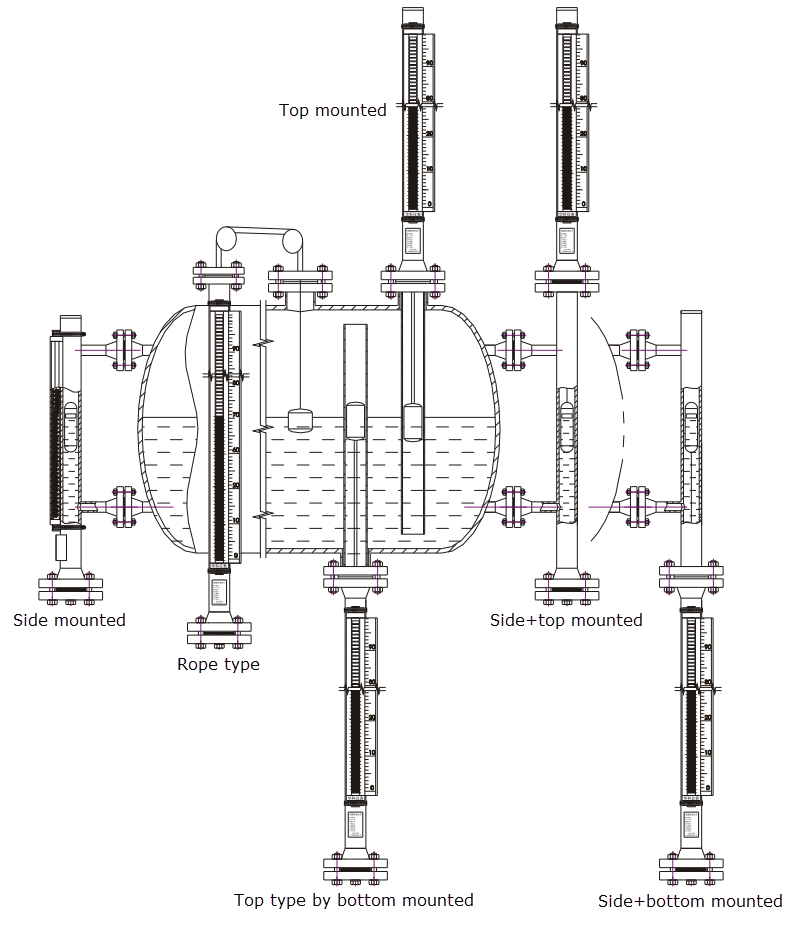

Installation

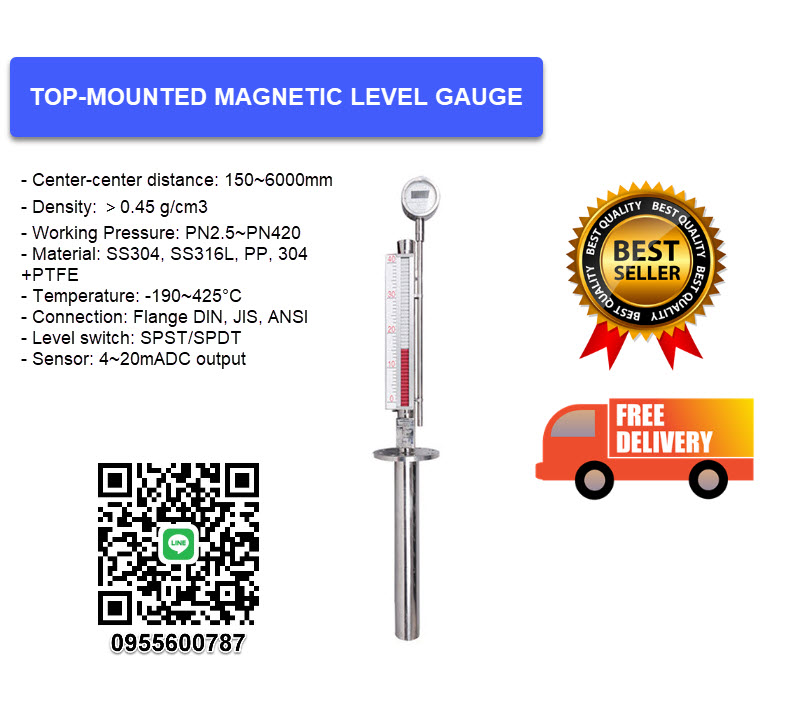

Magnetic level gauge เกจวัดระดับของเหลวประเภทนี้สามารถติดตั้งได้หลากหลาย เช่น ติดตั้งด้านข้าง, ด้านบน หรือแบบอื่นๆ

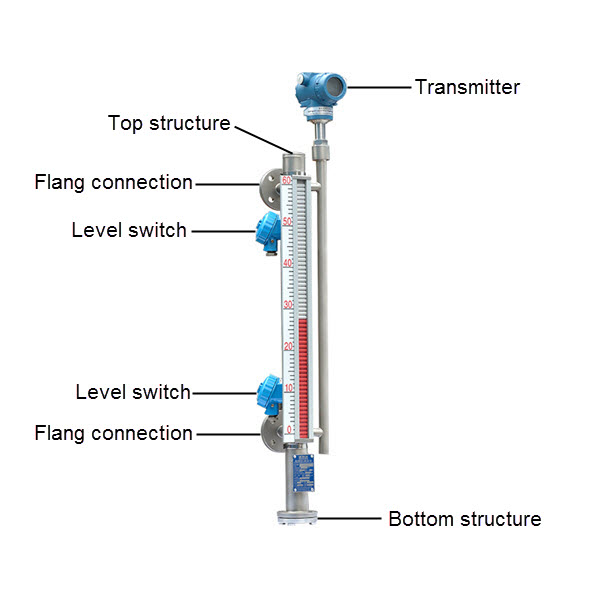

Component

Flange connection: หน้าแปลนเชื่อมต่อด้านข้างถัง

Transmitter: ตัวส่งสัญญาณ 4-20mA

Level switch: Alarm Switch สามารถปรับระดับตามการใช้งาน

Structure: ส่วนเชื่อมด้านบน-ล่าง

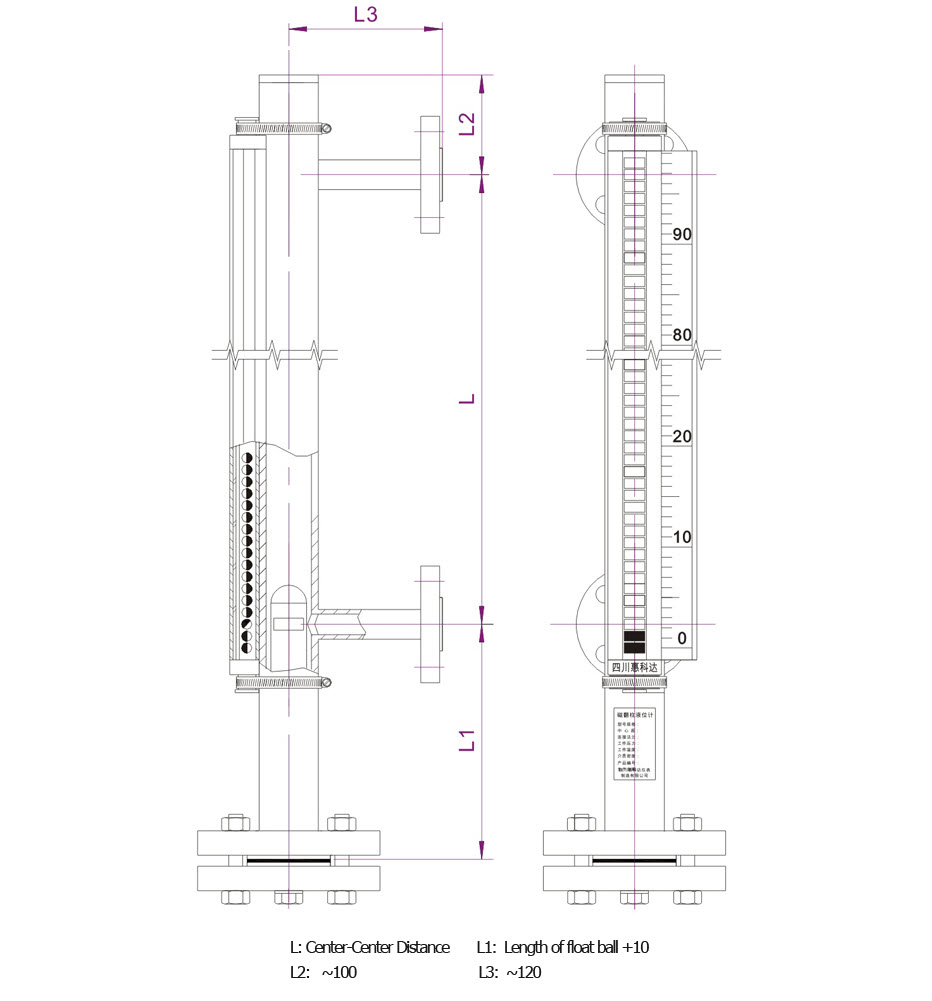

Product Structure

โครงสร้างภายใน ขนาดที่ขึ้นอยู่กับสเปคที่ใช้งาน

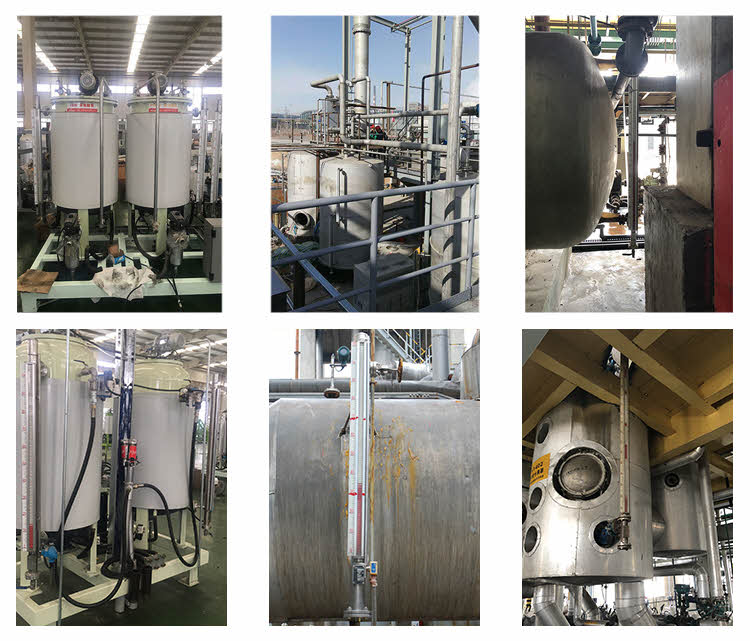

Applications

Magnetic level gauge ใช้กันอย่างแพร่หลายในอุตสาหกรรมปิโตรเลียม อุตสาหกรรมเคมี แหล่งน้ำมัน อุตสาหกรรมยา อาหาร อุตสาหกรรมไวน์ ฯลฯ เหมาะสำหรับการวัดระดับภายใต้สภาพแวดล้อมของอุณหภูมิสูง/ต่ำ ความดันสูง การกัดกร่อนและความเป็นพิษ
